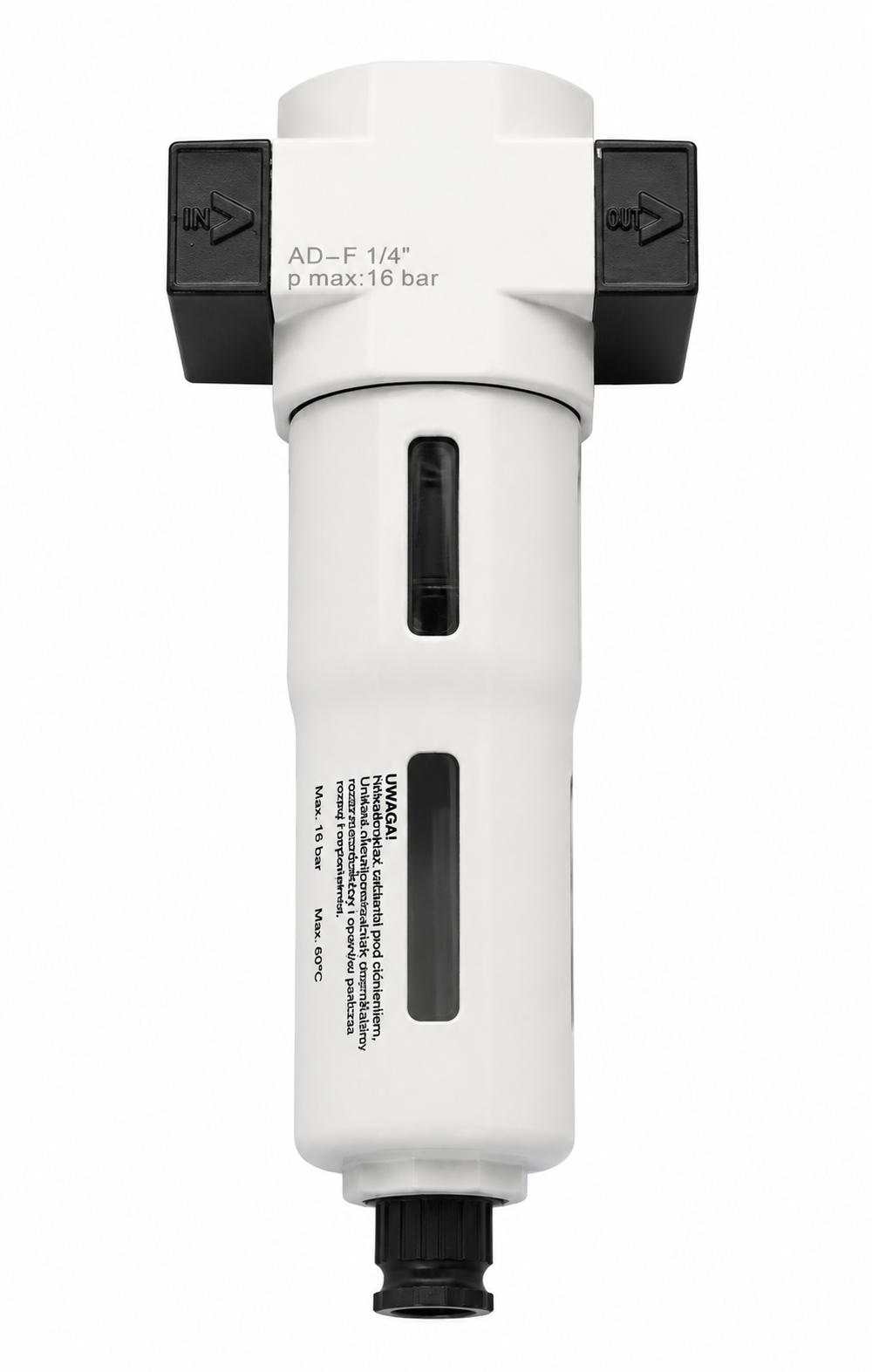

Odwadniacz, osuszacz powietrza 1/4" Adler

Reduktor ciśnienia z odwadniaczem 1/4" Adler

Linia Adler Industrial to zespoły do montażu w instalacjach o średnicy 1/2" i 1/4". Linia zespołów Adler Industrial wyróżnia się trwałością i wysoką jakością. Bloki zespołów odlewane są z wysokiej jakości stopu, dokładnie wykańczane i malowane proszkowo, charakteryzują się wysoką odpornością ciśnieniową, mogą pracować w instalacjach o ciśnieniu do 16 bar (inne zespoły tylko do 12 bar).

Filtry oferują filtrację na poziomie - 5µ. Z uwagi na zwiększone ciśnienie filtry musiały być wyposażone w wytrzymalsze manualne zawory spustowe. Dokładne reduktory membranowe z wskaźnikami ciśnienia do 16 bar. Zespoły posiadają otwory techniczne pozwalające na łączenie z innymi elementami linii lub ich rekonfigurację. Wszystkie zespoły linii Adler Industrial wyposażone są w przykręcane uchwyty, umożliwiające solidny montaż na ścianie.

Reduktory z filtrami Adler Industrial Filtrują sprężone powietrze ze stałych i płynnych cząsteczek i tym samym w dużym stopniu chronią i znacznie przedłużają żywotność pneumatycznych maszyn i urządzeń. A także pozwalają ustawić i podtrzymać ciśnienie sprężonego powietrza na wyjściu niezależnie od wartości ciśnienia wejściowego. Oba przyłącza to gwinty wewnętrzne 1/4 lub 1/2 cala. Zespoły mogą być zamontowane tylko w pozycji pionowej, w obie strony zgodnie z kierunkiem przepływu powietrza.

Filtry Adler Industrial wyposażone są w dokładne wkłady filtrujące sprężone powietrze z cząsteczek większych niż 5 mikronów (5µ). Reduktory posiadają membranę, w przypadku konieczności montażu w przeciwnym kierunku należy przykręcić wskaźnik ciśnienia z drugiej strony bloku reduktora a poprzedni otwór zaślepić. Z uwagi na zwiększone ciśnienie filtry musiały być wyposażone w wytrzymalsze manualne zawory spustowe. Uchwyty montażowe przykręcane są do czarnych płytek przyłączeniowych na bokach zespołów.

Dane Techniczne:

• Kod: 3128.2
• Model: AD-FR 1/4"
• Średnica gwintów przyłącz: 2 x 1/4"W
• Stopień filtracji: 5 mikronów (5µ)
• Typ reduktora: membranowy
• Maksymalna przepustowość: 1200 l/min
• Maksymalne ciśnienie wejściowe: 16 bar / 1,6 MPa
• Skala manometru: 0-16 bar / 1,6 MPa
• Typ zaworu spustowego: manualny
• Temperatura pracy: -10oC - +60oC

Reduktor ciśnienia z odwadniaczem i naolejaczem 1/4" Adler

Linia Adler Industrial to zespoły do montażu w instalacjach o średnicy 1/2" i 1/4".

Linia zespołów Adler Industrial wyróżnia się trwałością i wysoką jakością. Bloki zespołów odlewane są z wysokiej jakości stopu, dokładnie wykańczane i malowane proszkowo, charakteryzują się wysoką odpornością ciśnieniową, mogą pracować w instalacjach o ciśnieniu do 16 bar (inne zespoły tylko do 12 bar). Filtry oferują filtrację na poziomie - 5µ. Z uwagi na zwiększone ciśnienie filtry musiały być wyposażone w wytrzymalsze manualne zawory spustowe. Dokładne reduktory membranowe z wskaźnikami ciśnienia do 16 bar. Zespoły posiadają otwory techniczne pozwalające na łączenie z innymi elementami linii lub ich rekonfigurację.

Wszystkie zespoły linii Adler Industrial wyposażone są w przykręcane uchwyty, umożliwiające solidny montaż na ścianie. Reduktor z filtrem i naolejaczem Adler Industrial Filtrują sprężone powietrze ze stałych i płynnych cząsteczek i tym samym w dużym stopniu chronią i znacznie przedłużają żywotność pneumatycznych maszyn i urządzeń. A także pozwalają ustawić i podtrzymać ciśnienie sprężonego powietrza na wyjściu niezależnie od wartości ciśnienia wejściowego. Oba przyłącza to gwinty wewnętrzne 1/4 lub 1/2 cala. Zespoły mogą być zamontowane tylko w pozycji pionowej, w obie strony zgodnie z kierunkiem przepływu powietrza.

Filtry Adler Industrial wyposażone są w dokładne wkłady filtrujące sprężone powietrze z cząsteczek większych niż 5 mikronów (5µ). Reduktory posiadają membranę, w przypadku konieczności montażu w przeciwnym kierunku należy przykręcić wskaźnik ciśnienia z drugiej strony bloku reduktora a poprzedni otwór zaślepić. Z uwagi na zwiększone ciśnienie filtry musiały być wyposażone w wytrzymalsze manualne zawory spustowe. Naolejacze zapewniają regularne, automatyczne dozowanie mgiełki olejowej zabezpieczając tym samym i znacznie przedłużając żywotność pneumatycznych narzędzi podłączonych do instalacji. Regulację ilości dozowanego oleju dokonujemy poprzez przekręcanie śruby mikrometrycznej. Olej można uzupełniamy po odkręceniu szklanki naolejacza. Uwaga nie wolno odkręcać szklanki pod ciśnieniem. Uchwyty montażowe przykręcane są do czarnych płytek przyłączeniowych na bokach zespołów.

Dane Techniczne

• Kod: 3128.1 Model:
• AD-FRL 1/4"
• Średnica gwintów przyłącz: 2 x 1/4"W
• Stopień filtracji: 5 mikronów (5µ)
• Typ reduktora: membranowy
• Maksymalna przepustowość: 850 l/min
• Maksymalne ciśnienie wejściowe: 16 bar / 1,6 MPa
• Skala manometru: 0-16 bar / 1,6 MPa
• Minimalny przepływ zapewniający dozowanie oleju: 3 l/m
• Pojemność szklanki naolejacza: 22 ml
• Zalecany olej: Adler Pneumatic Premium 15
• Typ zaworu spustowego: manualny
• Temperatura pracy: -10oC - +60oC

Reduktor ciśnienia z odwadniaczem i naolejaczem 1/2" Airpress

Dane Techniczne:

• przyłącze 1/2"
• przepływ przy 12 barach - 2600l/min
• przepływ przy 7 barach - 2800l/min
• ciśnienie wlotowe max: 16 bar
• regulacja ciśnienia: 0,5 - 12 bar
• spust : manulany i automatyczny
• spust ręczny : 1-16 bar
• spust automatyczny 0,5-12 bar
• stopień iltracji 40µm / 5µm
• pojemność szklanki (kondensatu) 43ml
• manometr 1/8"-40mm
• obudowa: odlew stali ocynkowanej
• osłona szklanki: stop aluminium
• szklanka : poliwęglan PC
• uszczelnienia : guma NBR (odporna na oleje, ciecz - wysoka nieprzepuszczalność powietrza i gazów)
• pokrętło reduktora: Polimerowe (wysoka odporność na ścieranie, zmęczenie materiału i odkształcenia)
• pojemność szklanki (oleju) 43ml
• regulacja podawanej mgiełki olejowej
• obudowa: odlew stali ocynkowanej
